金聯宇電纜講解關于電力電纜的根本結構內容

關于電力電纜的根本結構內容

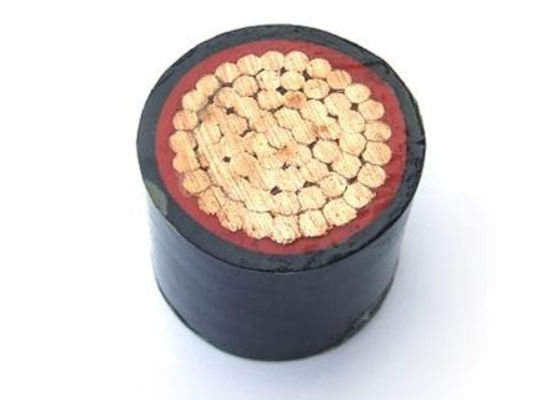

　　線芯

　?、傩Ч怯脕韨鬏旊娔?，常用資料為銅、鋁。

　　②截面積（計量單位平方毫米）：為了便于制作和運用電纜的截面采納規范系列標準，我國的規定是：2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000、1200、1400、1600、2000、2500等。

　?、劬€芯結構：采納多根細絲絞組成束，之后經過模具進行壓緊，使緊壓系數從0.73提高到0.9以上，有利于進行壓接銜接。

　?、茈娎|導體電阻：導體自身具有電阻，經過電流時會發熱，其溫升數值是約束電纜載流量的要害因素。咱們期望導體的電阻越小越好。

　　導體屏蔽層（也稱內屏蔽層、內半導電層）

　　①導體屏蔽層是擠包在電纜導體上的非金屬層，與導體等電位，體積電阻率為100~1000Ω?m。與導體等電位。

　?、谝话銧顩r3kV及以下低壓電纜沒有導體屏蔽層，6kV及以上的中高壓電纜都有導體屏蔽層。

　　③導體屏蔽層首要效果：消除導體外表的坑洼不平；消除導體外表的*效應；消除導體與絕緣之間的孔隙；使導體與絕緣之間嚴密的觸摸；改進導體周邊的電場散布；關于交聯電纜導體屏蔽層還具有按捺電樹成長和熱屏蔽效果。

　　絕緣層（也稱主絕緣）

　　①電纜主絕緣具有耐受體系電壓的特定功用，在電纜運用壽命周期內，要長時間接受額外電壓和體系毛病時的過電壓，雷電沖擊電壓，確保在作業發熱狀態下不產生相對地或相間的擊穿短路。因而主絕緣資料是電纜的質量要害。

　?、诮宦?lián)聚乙烯是一種杰出的絕緣資料，現在得到廣泛的運用,其色彩為青白色半透明。其特性是：較高的絕緣電阻；可以耐受較高的工頻、脈沖電場擊穿強度；較低的介質丟失角正切值；化學功用安穩；耐熱功用好，長時間答應運轉溫度90℃；杰出的機械功用，易于加工和工藝處理。

　　絕緣屏蔽層（也稱外屏蔽層、外半導電層）

　　①絕緣屏蔽層是擠包在電纜主絕緣上的非金屬層，其資料也是交聯資料，具有半導電的性質，體積電阻率為500~1000Ω?m。與接地維護等電位。

　?、谝话銧顩r3kV及以下低壓電纜沒有絕緣屏蔽層，6kV及以上的中高壓電纜都有絕緣屏蔽層。

　?、劢^緣屏蔽層的效果：電纜主絕緣與接地金屬屏蔽之間的過渡，使之有嚴密的觸摸，消除絕緣與接地導體之間的孔隙；消除接地銅帶外表的*效應；改進絕緣外表周邊的電場散布。

　　④絕緣屏蔽依照工藝分為可剝離型和不行剝離型，一般中壓電纜，35kV及以下選用可剝離型，好的可剝離絕緣屏蔽具有杰出的附著力，剝離后沒有半導電顆粒殘留。110kV及以上選用不行剝離型。不行剝離型屏蔽層與主絕緣的結合更嚴密，施工工藝要求更高。

　　金屬屏蔽層

　　①金屬屏蔽層包裹在絕緣屏蔽層外，金屬屏蔽層一般選用銅帶或銅絲，它是將電場約束在電纜內部，維護人身安全的要害結構。也是維護電纜免受外界電氣攪擾的接地屏蔽層。

　?、谠隗w系產生接地或短路毛病時，金屬屏蔽層是短路接地電流的通道，其截面積應根據體系短路容量、中性點接地方法核算確認，一般10kV體系核算屏蔽層截面積引薦不小于25平方毫米。

　?、墼?10kV及以上電纜線路中金屬屏蔽層是由金屬護套構成，既有電場屏蔽效果還有防水密封功用，一起還兼有機械維護功用。

　　④金屬護套的資料和結構一般選用波紋鋁護套；波紋銅護套；波紋不銹鋼護套；鉛護套等。別的有一種復合護套，是選用鋁箔貼在PVC、PE護套內的結構，在歐美的產品中運用較多。

　　鎧裝層

　?、僭趦?nèi)襯層外環繞有金屬鎧裝層，一般選用雙層鍍鋅鋼帶鎧裝。其效果是維護電纜內部，避免在施工、運轉過程中機械外力對電纜的損害。也兼有接地防護的效果。

　?、阪z裝層有多種結構，如鋼絲鎧裝，不銹鋼鎧裝，非金屬鎧裝等，用于特別電纜結構。

　　外護套

　?、龠@是電纜外邊的維護，一般選用聚氯乙烯（PVC）聚乙烯(PE)，都是絕緣資料，選用擠包成形。依照技能要求，一般選用的是阻燃聚氯乙烯（PVC）。習慣冬天冰冷和夏日酷熱的要求，不開裂，不軟化。

　?、谕庾o套首要的效果是密封避免水分侵入，維護鎧裝層不受腐蝕，避免電纜毛病引發的火災擴展。

　?、墼谕庾o套上還打印有電纜的特性信息，如標準、類型、出產年份、制作廠、接連計米長度等。
